- 方案背景
隨著城市化進程的加快、水需求的不斷增加以及氣候變化帶來的極端天氣，傳統的水資源管理方式已無法滿足高效、可持續發展的需求。在這種背景下，信息化技術的應用能夠大幅提升水利管理的效率，實現對水資源的精準監控和調度。
隨著大數據、云計算、物聯網（IoT）和人工智能（AI）等信息技術的快速發展，水利信息化建設不僅僅是簡單的數據采集和處理，而是通過構建智能化的水利管理系統，推動水資源的高效利用與管理。通過實時數據監測和分析，可以增強對水環境的預警能力和應急管理能力，提高對極端天氣事件的反應速度。
水庫大壩作為重要的水利基礎設施，在水資源配置、防火減災中發揮至關重要的作用。隨著我國經濟發展對水資源需求的增大，其作用也將愈發明顯。水庫大壩在發揮重要作用的同時，因其自身安全性所導致的潰壩洪水風險問題，也會給相關地區帶來潛在的安全隱患；盡管事故發生的概率非常低，但其失事后果嚴重，災難性破壞，可能造成巨大的生命、財產和環境損失。
2021年3月23日《國務院辦公廳關于切實加強水庫除險加固和運行管護工作的通知》（國辦發〔2021〕8號）和2021年9月22日國務院常務會議均明確要求，加快推進水庫除險加固，加強雨水情和安全監測預警設施建設，健全常態化管護機制，確保2025年底前全部完成現有病險水庫除險加固建設任務。
水利信息化建設的必要性日益凸顯，其目標是通過信息技術的應用，實現水資源的精準管理和高效利用，以應對當前和未來的水資源挑戰，促進社會經濟的可持續發展，并保障生態環境的健康與安全。因此，制定一套科學、系統的水利信息化建設方案具有重要的現實意義和深遠的影響。
- 建設依據
所有?。?/font>1）型水庫及壩高7米以上的?。?）型水庫都要有雨水情測報設施；
所有?。?/font>1）型水庫和壩高15米以上的小（2）型水庫都要有安全監測設施；
沒有設施新建、已經設施升級、夠用設施整合。
監測要素包括：
雨水情中的降水量和庫水位
大壩安全監測中的滲流量、滲流壓力和變形
視頻和圖像
本方案編制依據的主要規程規范及條例如下：
（1）《中華人民共和國水庫大壩安全管理?xiàng)l例》中華人民共和國國務院令第77號，1991年3月22日”
（2）水利部《小型水庫安全管理辦法》水安監〔2010〕200號2010年5月31日，“重要小型水庫應設置必要的安全監測設施”。
（3）水利部辦公廳《水利部辦公廳關于進一步加強小型水庫安全管理工作的通知》辦建管函（2018）385號”
（4）《水利水電工程安全監測設計規范》（SL725-2016）
（5）《土石壩安全監測技術規范》（SL551-2012）。
（6）《混凝土壩安全監測技術規范》SL601-2013
（7）《國家三角測量規范》（GB/T17942-2000）；
（8）《混凝土壩安全監測技術規范》（SL601-2013）；
（9）《降水量觀測規范》（SL21-2015）；
（10）《國家一二等水準測量規范》（GB／T12897-2006）；
（11）《水位觀測標準》（GB／T50138-2010）；
（12）《大壩安全監測儀器檢驗測試規程》（SL530-2012）；
（13）《全球定位系統（GPS）測量規范》（GB/T18314-2009）；
（14）《大壩安全監測儀器安裝標準》（SL231-2012）；
（15）《大壩安全監測系統驗收規范》（GB/T22385-2008）；
（16）《水庫大壩安全評價導則》（SL258-2017）；
（17）《水利水電建設工程驗收規程》（SL223-2008）；
（18）《工程測量規范》（GB50026-2015）；
（19）《建筑物防雷設計規范》（GB50027-2010）；
（20）《建筑物電子信息系統防雷技術規范》（GB50343-2012）；
（21）《電氣裝置安裝工程接地裝置施工及驗收規范》（GB50169-2016）；
（22）《水利水電工程測量規范》（SL197-2013）；
（23）《土工試驗儀器巖土工程儀器振弦式傳感器通用技術條件》（GB/T13606-2007）；
（24）《水工建筑物水泥灌漿施工技術規范》（SL62-2014）；
（25）《大壩安全監測自動化技術規范》（DL/T5211-2019）；
（26）《混凝土大壩監測資料整編辦法》（DL-T5209-2018）；
（27）水庫水庫大壩相關設計、施工、管理資料。
- 解決方案概述

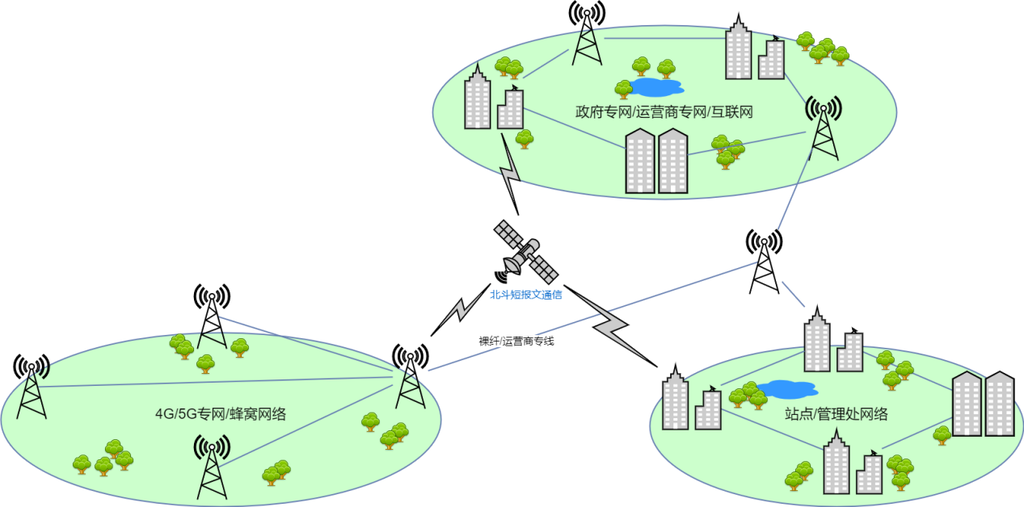

本系統為了解決水庫河道信息化建設，將從以下幾個方面說明：整體建設網絡規劃，站點建設網絡規劃，雨水情系統，大壩監測系統，閘門控制系統，泵站監控系統，視頻圖像系統，系統平臺等。
通過各子系統的組合，經過統一的調度業務平臺，實現水利信息化的建設。

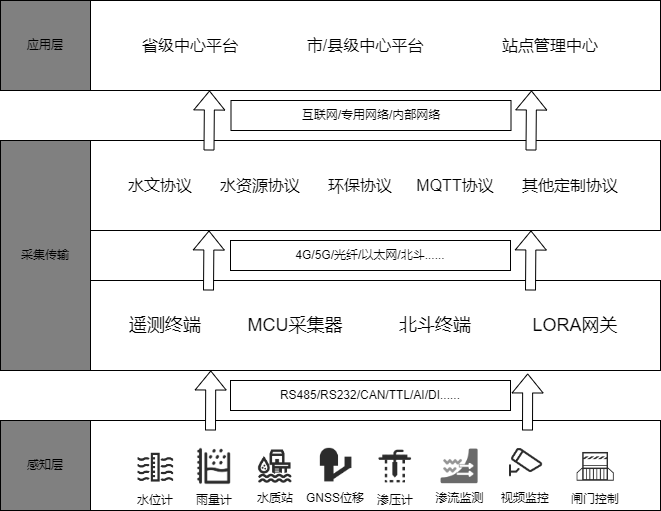

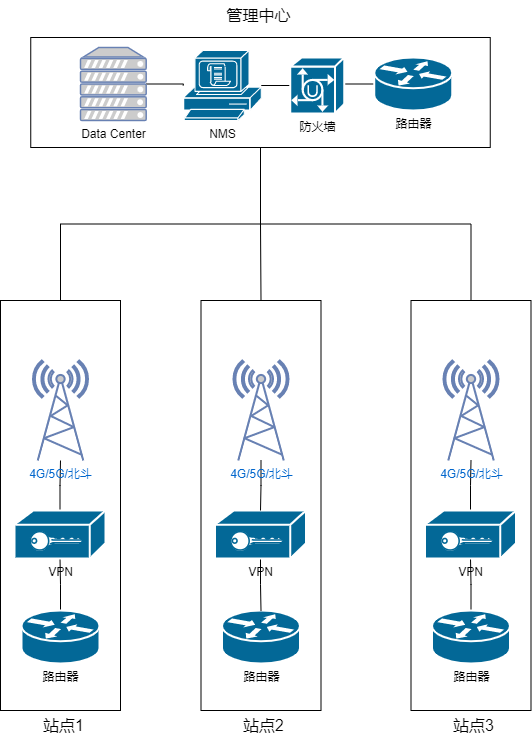

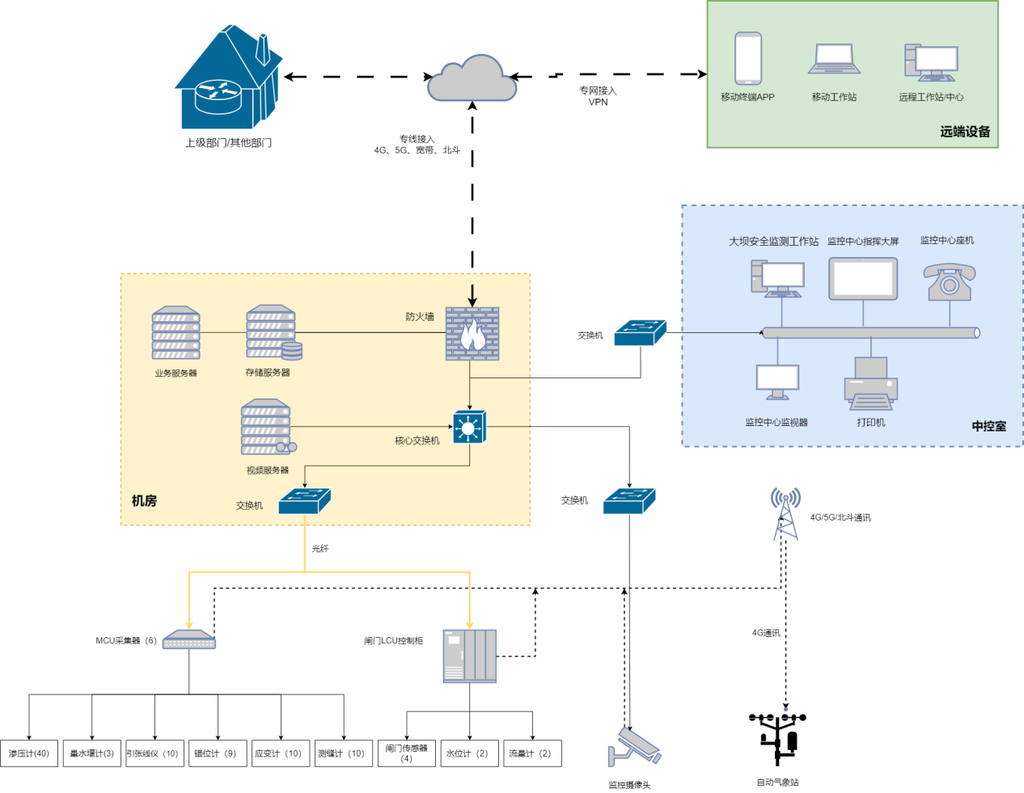

3.2系統拓?fù)?/font>
3.3系統實現功能
- 雨水情監測：實現水庫水位、雨量、流量動態監測，預留水質、水溫、氣象要素?cái)U(kuò)展。
- 壩體安全監測：大壩滲壓、滲流監測、壩體沉降監測、表面位移監測，可擴展裂縫監測，白蟻監測等。
- 遠程控制：實現閘門的遠程監測，遠程控制以及閘門的自動運行。
- 視頻監控：在大壩、溢洪道等重要部位進行圖像和視頻采集，重點監視大壩全貌，兼顧水尺、壩前水面、溢洪道進出口、壩體滲漏等部位的動態視頻信息。也可定時拍照、遠程抓拍上傳圖片。

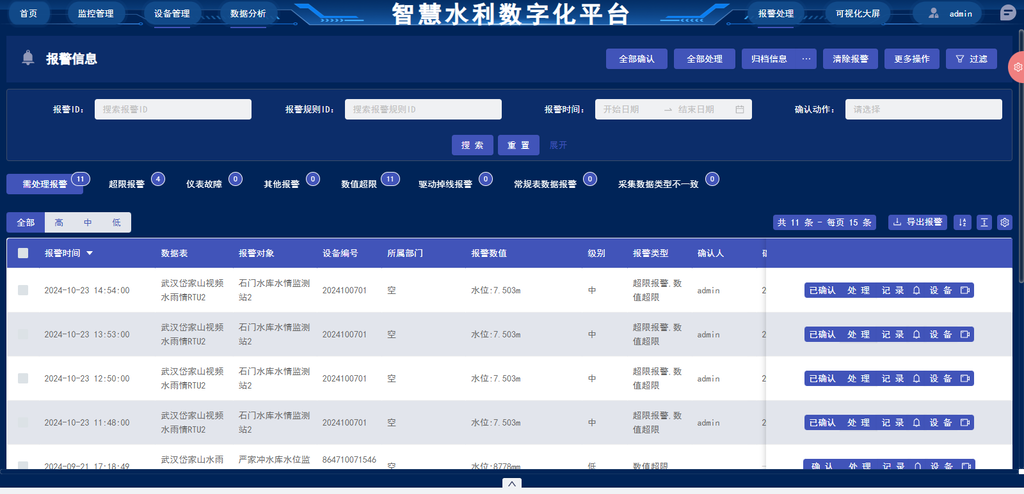

- 監測信息預警：越限報警：當監測數據超出設定的閾值時；故障報警：監測設備故障、供電異常、通信中斷；通過抓拍、平臺軟件、短信通知等方式進行預警，為防汛指揮調度提供輔助決策。
- 多平臺上報：多平臺多協議上報數據，實現省市縣聯級管理。
- 多協議支持：支持標準水文、水資源、MQTT、環保等對上通信規約/協議，以及其它通訊協議可定制化。
- 多通訊方式支持：支持4G、5G、北斗衛星、NB-IoT等先進的無線傳輸方式，可以不受空間和地域的限制，減少布線所帶來的巨大工作量，保證傳輸?shù)姆€(wěn)定、可靠、及時。同時也支持傳統有線傳輸，有利于原有線路利用，節省成本。
四、現場感知設備建設
4.1雨水情監測站4.1.1雨量監測布設
小（2）型、?。?）型水庫設置1個壩上雨量監測站，對流域面積超過20Km²的增設1個雨量計監測站。
4.1.2水位觀測布設
小型水庫壩址上游設置1個人工觀測水尺和1個自動監測水位計，滿足人工觀測庫水位與自動觀測庫水位及對比校核作用。
4.1.3視頻監控布設
工程視頻監視采用網絡監控?cái)z像機進行視頻圖像采集傳輸，實現對大壩、溢洪道、放水涵等建筑物運行情況的監視。視頻監視點應重點監視大壩全貌、水位尺、溢洪道進（出）口、放水涵出口、壩后滲漏等，宜設置在大壩、溢洪道、放水涵等監視條件好的位置。
4.1.4布設要求
- 降雨量觀測點周?chē)鷳?yīng)空曠、平坦，不受突變地形、樹木和建筑物等影響；
- 降雨量觀測點布設應滿足面雨量計算精度要求；
- 壩上降水量觀測點與庫水位觀測站宜協調布設。
- 根據現場情況，可單獨部署降雨量測站、庫水位測站、視頻監控站、一體式水位雨情測站。
在監測點安裝雨水情監測終端，里面裝有雨水情專用遙測終端機（即RTU），直接與水位計（雷達水位計、浮子水位計、壓力式水位計）、雨量筒、攝像頭等儀器連接。通過5G/4G/北斗/光纖等通訊網絡，根據設定的測試時間間隔自動上報監測數據（如液位，雨量等）到監測中心的數據管理系統服務器。

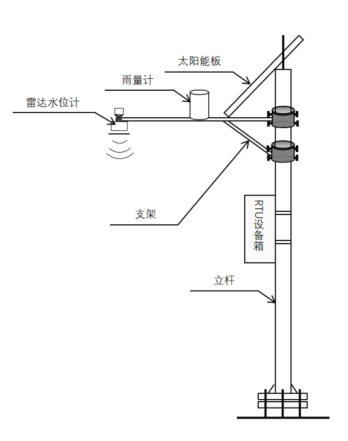

現場安裝示意圖（雷達水位計）

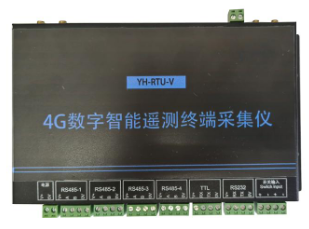

4.1.5.1遙測終端RTU
水庫雨水情監測終端，內部集成核心高級型遙測終端機。4G全網通訊，具有RS485，RS232、開關量等豐富的采集接口，支持水位計、雨量計、流量計等各類儀表傳感器的接入。為遠距離設備的智能監測、邊緣計算、遠程控制、AI智能分析等應用提供數據傳輸通道。
終端內部配套有供電系統元器件，防雷模塊，根據現場情況支持市電或太陽能供電。該終端可以廣泛用于水庫、灌區、河道等水利系統的遠程在線監測，遠程控制等信息化遠程在線測控系統中。技術參數如下：
- 供電電源：7-30VDC。
- 最大功率：≤4.2W。
- 峰值電流：≤350mA/12V。
- 靜態休眠電流：≤16mA/12V。
- RS485：4路（隔離通道），用于連接通訊儀表。
- RS232：1路，用于連接通訊儀表；TTL：1路，用于連接LoRa主機，串口屏設備
- 開關量采集：2路，用于開關量/脈沖狀態采集。
- 攝像機支持：支持標準onvif協議的網絡攝像機，支持標 準的RS485串口攝像機。
- 網口：5 路，1路WAN口用于連接外網，4路LAN口用于連接 攝像頭或其他上網設備
- 天線接口：1個4G天線、2個WIFI天線、1個LoRa天線
- SIM 卡：4G全網通
- TF 卡：最大支持 128G 本地存儲。
- USB 接口：可接U盤（可用于升級設備固件，支持即插即 用）
- 工作環境：溫度：-30℃～+80℃ 濕度：0～95%（無凝露）
- 數據導出：支持本地導出、遠程導出
- 通訊：支持中國移動、聯通、電信 LTE/WCDMA/TD-SCDMA/EVDO/GDMA/GSM 等多種制式。
- 其他功能：斷點續傳、遠程升級

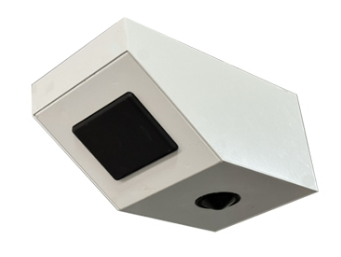

此傳感器可檢測水流速、水位高度，流速計使用雷達技術實現簡單、快捷的非接觸式水面流速測量，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響。采集流體表面流速，并通過模型計算得到過水?dāng)嗝嫫骄魉?，再接水位?jì)測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。非接觸式測量，免受泥沙影響以及維護簡單，可檢測水流速度、水位高度、水量以及流量，485 通信，標準 ModBus-RTU 通信協議，防水設計可用于室外。技術參數如下：
- 供電:DC10-30V
- 最大功耗:1.3W
- 工作溫度:-40℃~+60℃，0%RH~95%RH(非結露)
- 測速發射頻率:24.00~24.25GHz
- 測速范圍:0.1~20m/s
- 測速精度:±2%
- 速度分辨率:0.01m/s
- 測距發射頻率:76GHz~81GHz
- 測距范圍:0.1~65m(僅測量水位時最大量程)
- 測距精度:±1mm
- 測距分辨率:1mm
- 使用高度:0~5m
氣泡式水位計是一種精度水位傳感器。它由活塞泵產生的壓縮空氣流經測量管和氣泡室，進入被測的水體中，測量管中的靜壓力與氣泡室上的水位高度成正比。氣泡式水位計先后測定大氣壓和氣泡壓力，取兩個信號之間的差值，計算出氣泡室上面的水位高度。此設備具有以下優點：非接觸式測量，精度高、穩定性好、維護方便；安裝便捷，無需建測井，且不受水面漂浮物的影響；具有零點自動校正功能，可完全消除零點漂移誤差；通過外接溫度傳感器，可有效補償液體比重受溫度變化的影響；具有模擬輸出和數字通訊接口，方便用戶使用；配置LCD顯示屏和輸入鍵盤，直觀顯示即時水位，操作靈活；自動清洗功能，確保導氣管暢通；采用Modbus通訊協議，方便與各種數據采集設備對接；吹起引壓裝置采用曲柄連桿活塞泵，延長水位計使用壽命。技術參數如下：
- 供電電源：10-30VDC
- 待機電流：≤1mA
- 平均電流：≤10mA （測量間隔1分鐘，RS485或SDI-12輸出）
- 量程：20m/30m/40m/50m/60m可選，70-100m可定制
- 分辨率：1mm
- 精度補償：支持溫度補償及緯度補償
- 測量精度：0.03%F.S.
- 最大水位變化率：60cm/min
- 測量間隔：1分鐘—24小時可設置
- 通訊接口：RS 485或SDI-12
- 模擬量輸出：4～20mA/0～5V
- 測量管規格：內φ3/外φ8
- 測量管壁厚：不小于φ5
- 溫度傳感器：NTC 103 （選配件）
- 測量介質：水（江、河、湖泊、地下水等），特殊液體可定制
- 工作溫度：-20～80℃
- 儲存溫度：-40～85℃
- 環境濕度：小于98%
4.1.5.4翻斗式雨量計
本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。技術參數如下：
- 雨量計筒直徑：Φ200mm
- 分辨率：0.1mm/0.2mm/（可選）
- 刃口銳角：40°～45°
- 輸出方式：脈沖型、485可選
- 工作溫度：0～50℃
- 工作濕度：<95%(40℃)
- 儲存溫度：-40～125°C
- 儲存濕度：＜80%（無凝結）
- 測量誤差：≤±2%
- 雨強范圍：0mm～4mm/min允許通過最大雨強8mm/min
- 供電范圍:4.5~30V
- 最大功耗:0.24W
- 供電電源：10-30VDC

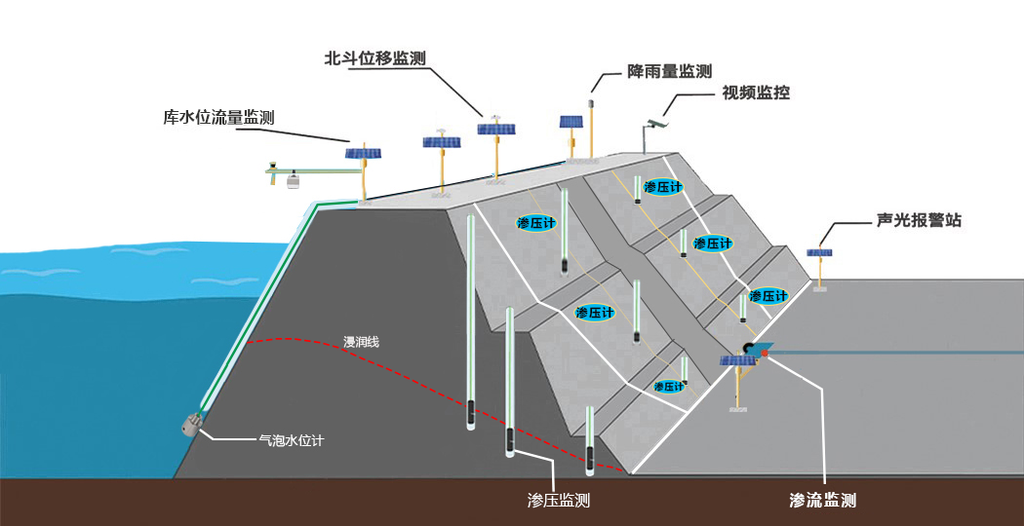

大壩安全監測簡圖圖示
4.2.1滲流監測
4.2.1.1滲流監測點的布設
滲流監測包括滲流壓力監測、滲流量監測、水質分析等。
最大壩高處設置1個監測橫斷面，每個橫斷面不少于3個滲流壓力監測點。根據大壩實
際情況，對有滲流安全隱患的大壩，另外設置1~3個監測橫斷面，每個橫斷面不少于3個
監測點。
壩后存在滲漏明流的，應設置 1 個滲漏量測點，有分區需 求的可增設測點。滲漏量監
測根據滲流量大小和匯集排水條件，可采用量水堰計或雷達流量計，實現滲流自動化監測。
水質監測定點采樣現場觀測分析法及在線監測法。

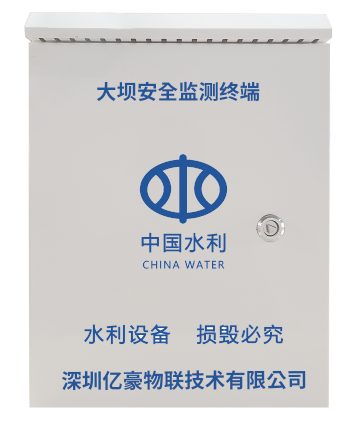

4.2.1.2大壩安全監測終端
此監測終端是一款采用高性能處理器、Linux操作系統的大壩安全數據監測系統。監測
終端內部集成振弦采集器，主要適用于單線圈振弦式儀器(傳感器)輸出的頻率信號及溫度采
集，如振弦式滲壓計、振弦式測縫計、振弦式應變計、振弦式鋼筋計等儀器或傳感器?？蓾M
足同時測量孔隙水壓力、流量、溫度等參數，支持定制參數組合；具備遠程監控功能，支持
RS485 串口設備數據采集，支持4~20模擬信號采集、開關量信號采集、繼電器控制輸出；
具有數據記錄，存儲和顯示本地?cái)?shù)據功能及超標預警、主動上報、遠端傳輸?shù)裙δ堋?/font>
此監測系統具有抗干擾能力強、可靠性好，智能集成化程度高、測量精度高，安裝、運
行、維護方便等特點。為主管部門提供監測對象的安全監測與預務，掌握監測對象的健
康狀態。為監測對象的日常養護、管理和突發事件應急處置發揮重大作用。技術參數如下：
- 電源參數：8-28VDC（默認電源模塊）12VDC
- 通道數：默認8通道，16通道、24通道、32通道振弦信號采集接口可選
- 傳感器類型：?jiǎn)尉€圈，振弦式
- 振弦激勵電壓：12VDC/24VDC（默認12VDC）
- 振弦采集方式：掃頻激勵
- 測量速度：平均≤3秒/周期（8路，包括頻率和溫度）
- 其它接口：2路RS485、2路RS232、2路DI、2路模擬量采集
- 冗余功能：可擴充接入、土壓力、水位等數據。
- 狀態監測：支持?jǐn)嚯?、采集設備故障的監測功能
- 緩存：支持離線緩存，在線續存
- 頻率采集量程：400-6000Hz
- 分辨率：0.01Hz
- 精度：±0.05Hz
- 模數信號采集量程：160F~36000F
- 溫度信號類型：熱敏電阻信號(溫度)
- 量程/范圍：-40℃—+100℃
- 分辨率：0.1℃
- 溫度精度：±0.5℃
- 存儲容量：不少于10萬條記錄
- 顯示模式：7寸觸摸屏
- 通信形式：串行接口，RJ45網口，4G/5G無線傳輸
- 輪詢方式：本地定時采集，支持modbus協議設置
- 串行接口：RS485，默認速率9600bps，通訊參數可自行設置
- 以太網接口：通訊速率默認10Mbps
- 工作環境：溫度-40~+80℃濕度≦98%Rh，無凝露
- 系統防感應雷電強度：500W-1500W

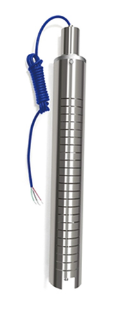

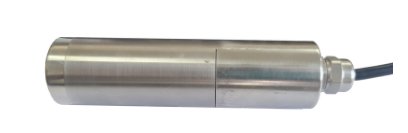

振弦式滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力，并可同步測量埋設點的溫度。振弦式滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用，滲壓計為全不銹鋼結構，靈巧體積，可方便放置在需要測量的狹小部位。振弦式滲壓計具有參數識別功能。技術參數如下：
- 量程：0.1-4MPa（可選）
- 分辨率：0.025%F.S
- 擬合精度：≈0.1%F.S/0.5%F.S
- 測溫范圍：-40～+80℃
- 靈敏度：±0.1℃
- 測溫精度：±0.5℃
- 修正系數b：≈0.10 KPa/℃
- 耐水壓：測量范圍1.2倍
- 絕緣電阻：≥50 MΩ
量水堰計采用磁致伸縮傳感器作為液位測量，具有分辨率高、穩定性好、性能可靠、響應速度快、線性測量、永不磨損、工作壽命長等特點。量水堰計測出堰上水頭，再根據堰槽(三角堰、梯形堰、矩形堰等)經驗公式計算出流量。
- 測量范圍：0mm～500mm(量程自選)
- 靈敏度：≤0.01mm
- 測量精度：≤0.1%F.S
- 輸出信號：RS485
- 報文方式：自報/召測
- 調試方式：地址碼和波特率自設定
- 絕緣電阻：≥50Ω
- 儲存溫度：-30℃～+70℃
- 供電電源：10-30VDC
4.2.2.1變形監測點的布設
根據大壩實際運行情況，對存在變形隱患的大壩，設置變形監測，包括沉降及水平位移監測。變形監測在壩頂設置一個監測縱斷面，壩肩外側相對穩定的位置設置一臺GNSS基準站，根據實際情況在壩頂設置2-3個GNSS監測站。GNSS 形變監測站的基準站和觀測站按一定數量比例進行布設，即每1臺基準站對應N臺觀測站，觀測站分布于基準站周?chē)?，以基?zhǔn)站為核心，通過實時數據對比監測區地表形變，一般一個監測基準站能夠覆蓋方圓數公
里以內的監測點，具體布設數量視現場情況及設備性能而定。

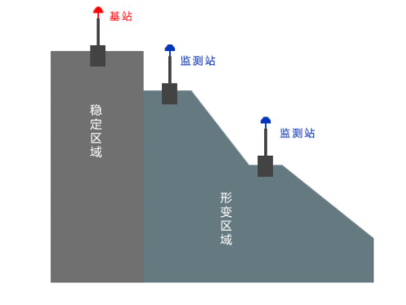

基準點是變形監測的基準，基準點應設在監測區變形影響范圍以外，通視條件良好、比較穩定且方便使用的位置。
- 高度角 15°內無成片障礙物；
- 離高壓輸電線、變壓器等信號干擾物 200m 以外；
- 離無線電發射臺、電視發射臺等強信號源 400m 以外；
- 遠離震動源（如鐵路、公路等）50m 以上；
- 基準站基礎應相對穩固，最好建在穩定的基巖上或凍土層以下 2m；
- 站點附近不應有大面積水域或強烈干擾衛星信號接收的物體，以減弱多路徑效應的影響；
- 距離測區 5km 以內為宜，盡量靠近數據傳輸網絡。

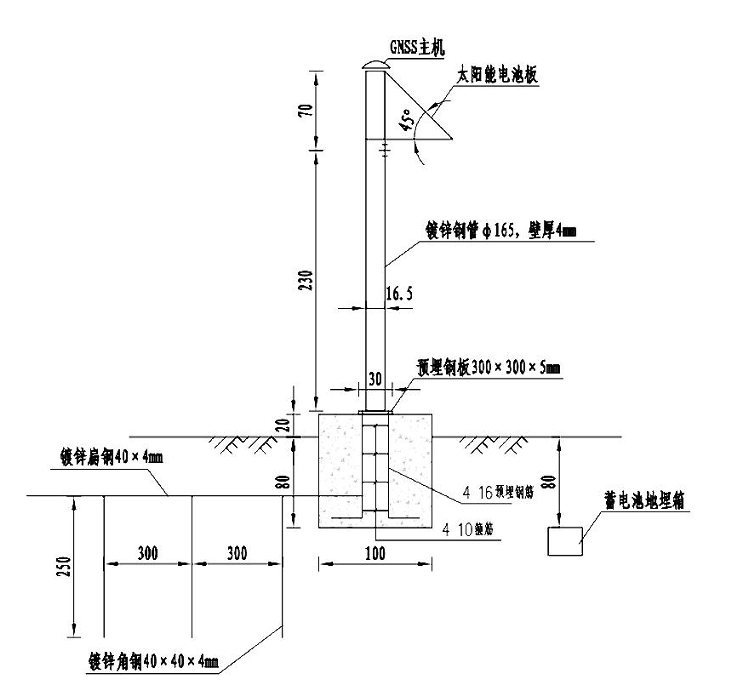

土建示意圖

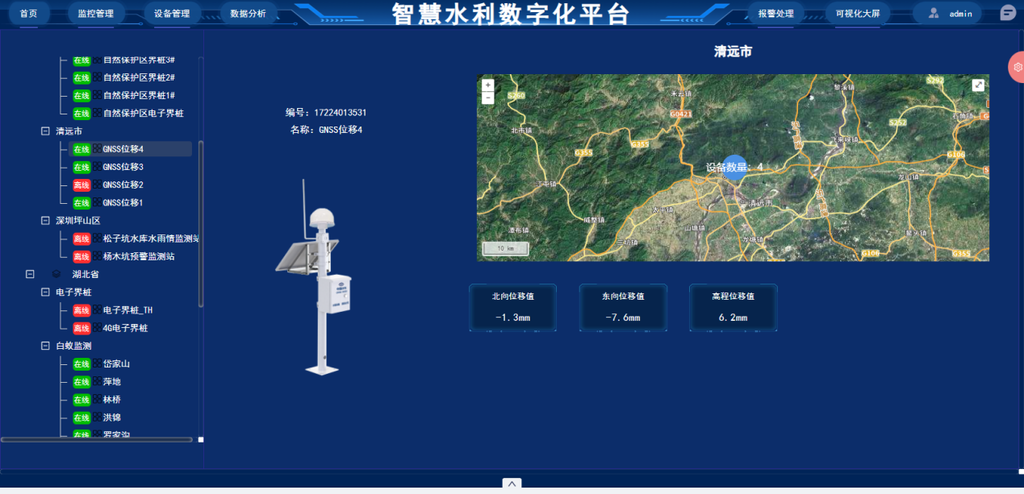

4.2.2.2 GNSS位移監測站
GNSS位移監測站是我公司推出的一款低功耗，低成本、高性能的GNSS普適型接收機，是一款高度集成的一體的低功耗普適監測接收機，適用于野外滑坡、礦山地質災害、水庫大壩以及公路邊坡領域位移監測。
具有以下特點：可單北斗系統定位，也可多系統聯合定位； 支持外接各類傳感器，支持閥值觸發報警； 無線通訊豐富，支持4G、NB-IoT、LORA、藍牙等多種通訊； 支持云服務功能，可實現遠程管理及監測； 支持快速安裝，上電自啟動； 8GB內存，數據支持循環存儲； 輕巧的一體化及IP68防水防塵設計，可適應野外環境。技術參數如下：
- 靜態精度：水平精度：± (2.5+0 .5 × 10-6 ×D) mm；垂直精度：± (5.0+0 .5 × 10-6 ×D) mm
- 動態精度：水平精度：± (8.0+ 1.0 × 10-6 ×D) mm；垂直精度：± (15.0+ 1.0 × 10-6 ×D) mm
- 接收信號類型：BEIDOU B1/B2/B3 、GPS L1/L2/L5 、GLONASS G1/G2 、GALILEO E1/E5a/E5b 全系統 全頻點
- 數據采樣頻率：1Hz/2Hz/5Hz/ 10Hz/20Hz 可選
- 接口通訊方式：RS232 ，4G/NB-IoT//電臺通訊
- 工作溫度：-40 ℃ ~85 ℃
- 工作濕度：95%RH 無凝露
- 防護等級：IP68
- 沖擊/震動：可抗擊 2m 自由跌落
- 供電方式：12 ~36V 直流寬電壓供電
- 差分?jǐn)?shù)據：RTCM3 .2
- 電壓文波：100mvp-p(max)

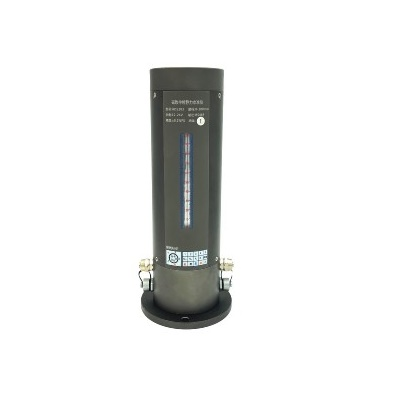

磁致伸縮位移(液位)靜力水準儀是利用磁致伸縮原理開發的一款液位測量?jī)x器，采用非接觸測量方式，壽命長，環境適應強，不需要定期標定和維護;產品為絕對量輸出，重啟不需要?dú)w零;具有高精度、高穩定性、高可靠性和高重復性的技術特點，采用標準RS485-MODBUS通訊信號輸出。磁致伸縮靜力水準儀是結構安全監測首選儀器，通過測量各個測點與基點間相對高度的變化來分析計算出沉降值，具有整機尺寸小、安裝簡易、更換方便，戶外安裝溫漂影響小、防水性好、防雷擊等特點。
磁致伸縮靜力水準儀沉降監測系統應用于地基、基坑、隧道、軌道、高鐵、公路、山體、邊坡、大壩、電站、基塔、大型儲灌、房屋建筑等基礎設施沉降長期監測場合。技術參數如下：
- 測量介質:水、防凍液，硅油
- 測量形式:磁致伸縮原理
- 量程:0~100mm 0~300mm 0~500mm量程可訂制
- 溫度量程:-40~100℃
- 綜合精度:±0.1%FS(含溫漂)
- 分辨率:0.01mm
- 輸出信號MODBUS-RTU
- 供電:12VDC(12-30VDC)
- 補償溫度:-20~50℃
- 介質溫度:-40~85℃
- 環境溫度:-40~80℃
- 電氣連接:四芯防水航空插頭
- 防護等級:IP67
- 外殼材料:航空鋁合金，氧化處理
- 過程連接:10mmPU管(10*6.5)

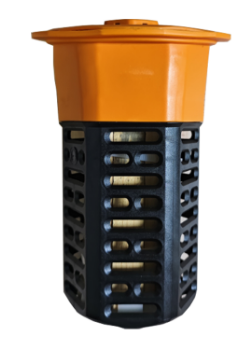

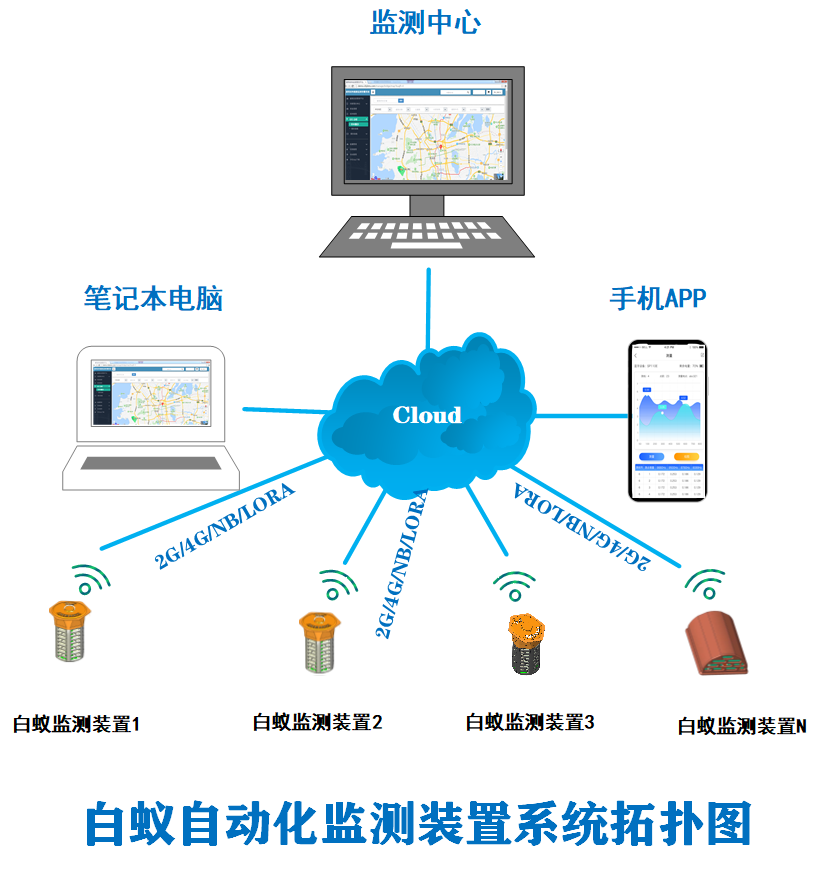

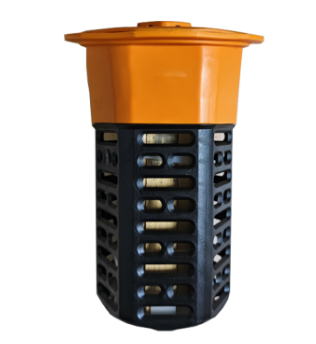

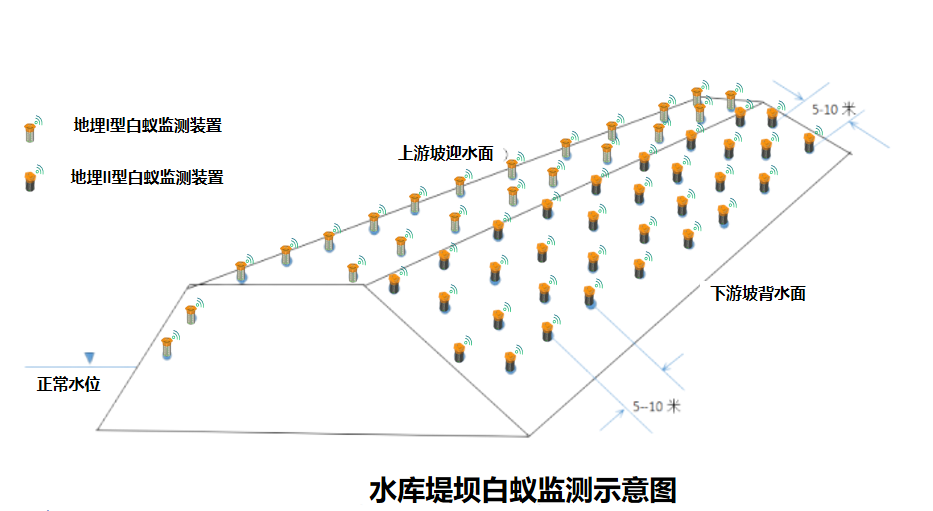

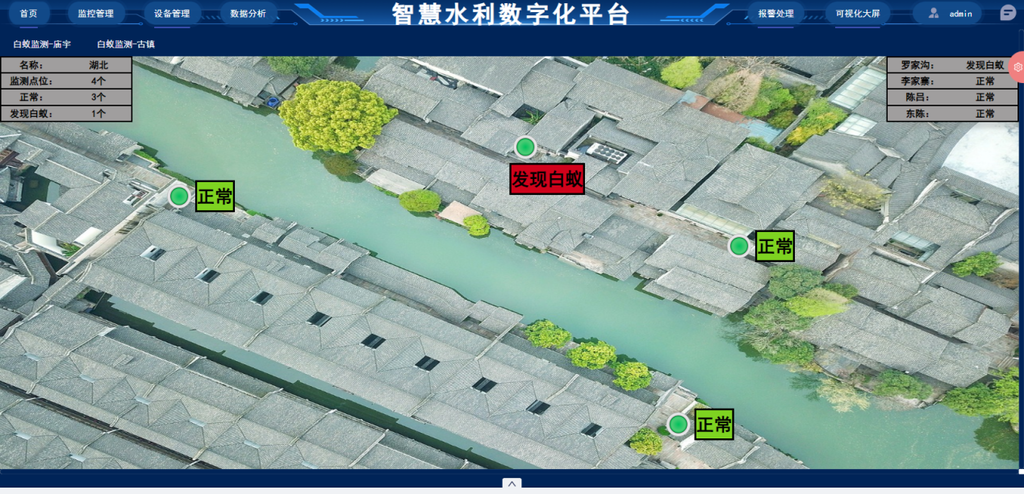

白蟻病害智慧監測站是一款專門為檢測和防范白蟻危害而設計的先進設備。它融合了現代傳感器技術、物聯網技術和數據分析算法，能夠?qū)崿F(xiàn)對白蟻活動的精準監測和及時預警，為保護建筑物、園林景觀及其他重要設施免受白蟻侵害提供有力保障。產品參數如下：
- 通訊模組：4G全網通支持移動/聯通/電信
- 供電：內置大容量鋰亞電池使用壽命≥8年
- 續航時間：續航時間≥3年
- 通訊協議：默認MQTT 標準協議，其他協議可定制（RESTHTTP/TCP/IP/DDS/JMS等）
- 防護等級：PCB電子倉防護等級IP68
- 巡檢：內置RFID支持非接觸PDA蟻情巡檢（選配）
- 定位：內置高精度北斗定位精度M級（選配）
- 傾斜：內置高精度傾斜傳感測量精度0.1°（選配）
- 溫濕度精度：±0.1℃ ±2%RH
- 工作溫度：工作溫度-30-70℃
- 外觀材質：材質HDPE防腐壽命≥10年
- 誘導餌料：數量6
- 電子觸發：數量2
- 可維護性：支持便捷模塊化維護更換餌料、電子倉。
- 工作電壓：2.5V-3.6V
4.3.1閘門自動化控制系統介紹
閘門自動化監控綜合管理系統主要是通過計算機監控系統檢測所到達閘門的上\下游水位、上游流域的來水流量、庫區的庫容、閘門荷重、閘門啟閉狀態與開度、圖像信息自動化采集與傳輸，達到能夠在監控中心遠程控制閘門啟閉以及閘門手自動控制;并通過實時圖像監測可以直觀了解閘門的運行工況以及周邊環境。
通過閘門開度儀實時采集閘門的開度，通過閘門荷重儀實時采集閘門荷重。操作員通過該軟件系統直接控制閘門，提高了自動化控制程度，并減少了閘門動作過程中的人工誤差。 結合遠程圖像監控系統，將閘門現場的圖像信息和數據信息在同一操作界面上直觀的顯示出來，互為印證。完成了在操作界面上的所見即所得，所得即所見的雙重保證。通過設置上限水位或下限水位，可選擇多種方式有效的提示操作員，操作員可在此時進行自主的操作。

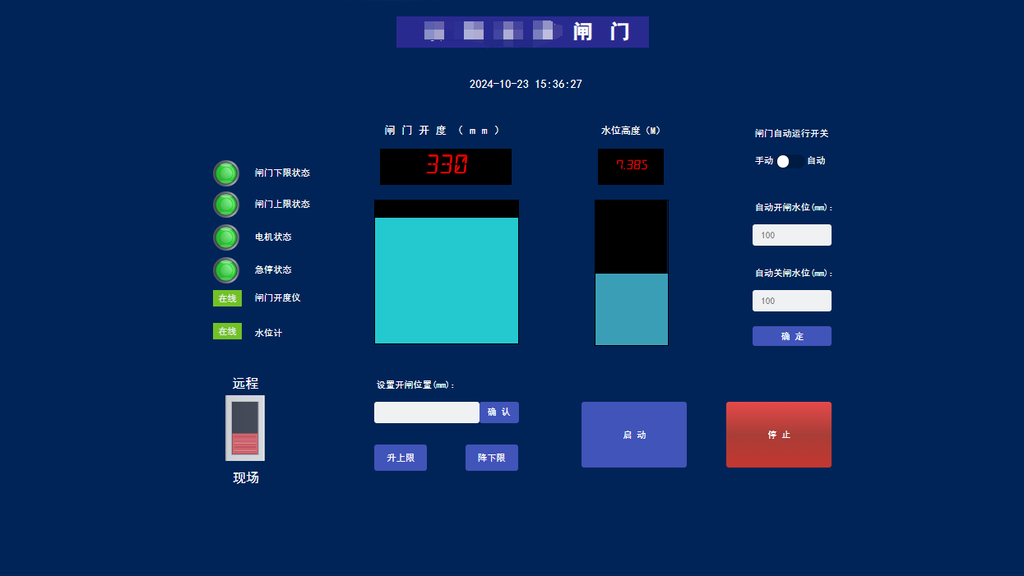

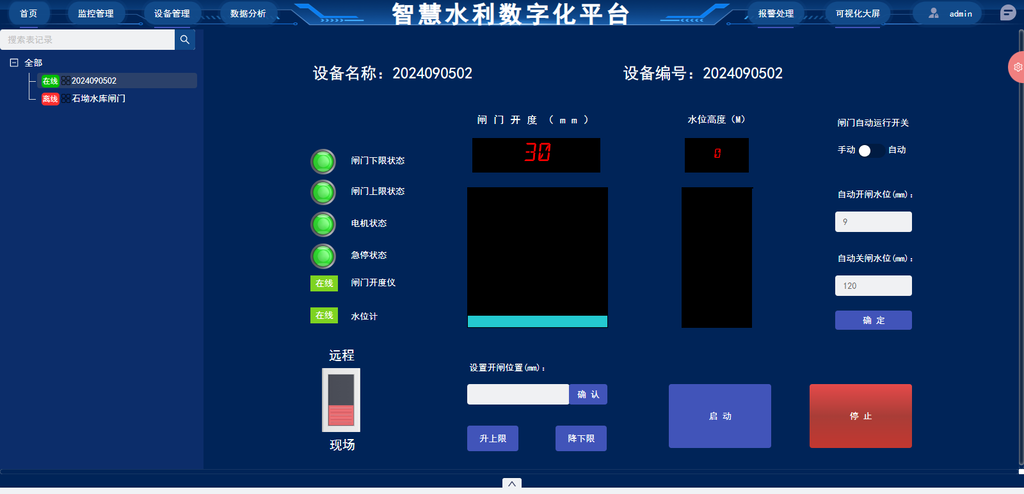

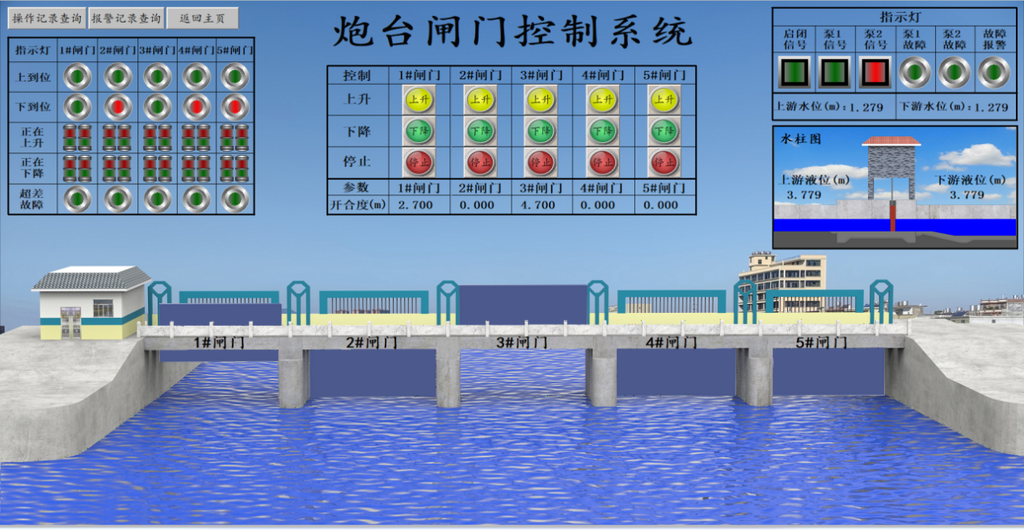

閘門組態界面展示
閘門自動化控制系統，以“無人值守”為設計原則，采用SCADA系統結構，通過傳感技術、自動化控制技術、計算機軟硬件技術、網絡通信技術等，為用戶提供了一套既可現地對閘門進行控制，也可遠程通過計算機進行閘門啟閉的自動化控制系統，該閘控系統可接入渠道水位信號、流量信號，或現場視頻信號等，能夠?qū)⑺弧⒘髁?、視頻畫面等與閘控系統集中顯示在一個軟件畫面中，使得遠方操作更加可視，達到無人值守、統一調度的目標。
閘門遠程控制系統應用領域有：水利、水庫、灌區、河道、干渠、明渠。
閘門控制系統包括一臺主控計算機、一臺現地工控機、多套LCU柜。
主控計算機是指可直接發出操縱指令的計算機（內置上位機軟件），顯示各種信號(水力、水位、溫度等)。下位機是直接控制設備獲取設備狀態的計算機，通常是PLC/單片機等。主機發出的指令先給下位機，下位機再按這個指令解釋成相應的時序信號，直接控制相關設備。計算機不時地將設備狀態數據(通常是模擬量)讀出，轉化成數字信號反饋給計算機，形成閉環。
4.3.2閘門自動化控制系統組成
系統設計應保證在施工過程中，能夠遠程、實時的對閘門進行控制，并且保證對閘門狀態的實時監控。因此，本系統主要利用了 CAN 總線的方法進行各組件的連接，系統的組成部分主要包括:閘門、啟閉機、監控單元、集中控制中心。
從功能層次上來說，系統主要由計算機監控層與控制層兩部分構成。計算機監控層的核心組成為計算機傳輸線纜;控制層的核心組成為 pc 控制單元。
主控制器主要是對閘門啟閉機的開關進行控制，在檢測水位的同時采集相關設備的參數確保閘門的有效控制能夠按照設定的流程完成，另外，還保留了手工操作啟閉機的功能，這樣做是為了在設備遇到突發情況時，能夠及時的進行處理。通常情況下，主控級和單元控制級構成了控制系統的重要組成部分，在控制中心，主控級借助計算完成對閘門和參數的控制與設定，單元控制級則負責對數據進行采集與判斷，響應主控級的控制指令。
閘門控制系統拓?fù)鋱D
五、系統網絡建設
4.1 區域?qū)＞W(wǎng)建設4.1.1網絡建設概述
專網（Private Network）是為特定用戶或組織提供的專用通信網絡，通常用于高安全性、高可靠性和高性能的數據傳輸需求。專網可以通過多種通信技術組合構建，以滿足不同應用場景的需求。
綜合利用裸纖、專線、4G/5G和北斗衛星導航系統，可以構建一個高可靠性、高靈活性和高安全性的專網。例如，可以使用裸纖作為骨干網絡，專線作為分支線路，4G/5G提供移動接入，北斗提供高精度定位和授時服務。這種綜合解決方案能夠滿足不同場景的多樣化需求。
通過合理組合和配置裸纖、專線、4G/5G和北斗衛星導航系統，可以構建一個強大的專網，滿足高安全性、高可靠性和高性能的數據傳輸需求。這種綜合解決方案不僅適用于傳統的固定網絡需求，還能夠支持移動和廣域覆蓋的通信需求。
專網拓?fù)涫疽鈭D
4.1.2站點-管理中心網絡架構
4.1.2.1 概述
在構建一個多個站點與管理中心互通的網絡架構時，需要考慮網絡的高可靠性、安全性、性能和可擴展性。以下是一個典型的網絡架構，包括多個站點之間的互通以及這些站點與管理中心之間的連接。
4.1.2.2 網絡架構設計原則
高可靠性：確保網絡在任何情況下都能持續運行。
安全性：保護數據和系統免受未授權訪問和攻擊。
高性能：保證數據傳輸?shù)男屎退俣取?/font>
可擴展性：便于未來增加新的站點或擴展網絡容量。
4.1.2.3.網絡架構組件
站點（Site）：分布在不同地理位置的辦公地點或業務節點。
管理中心（Central Management Center, CMC）：負責集中管理整個網絡的核心設施。
4.1.2.4站點之間的互通
站點之間的互通通常通過以下幾種方式實現：
1.裸纖/專線連接
裸纖：提供高帶寬、低延遲的點對點連接，適用于數據中心互聯或關鍵業務站點之間的連接。
專線：運營商提供的專用線路，確保數據傳輸?shù)陌踩院头€(wěn)定性。
2.VPN（Virtual Private Network）
IPSec VPN：使用加密技術在公共網絡上創建安全的通信隧道，適合遠程辦公站點之間的連接。
SSL VPN：基于SSL協議的VPN，提供更靈活的訪問控制和更高的安全性。
3.4G/5G網絡
4G/5G：提供廣域覆蓋和高移動性，適合需要靈活移動接入的站點。
4.1.2.5站點與管理中心之間的互通
站點與管理中心之間的互通需要確保數據傳輸?shù)母咝院桶踩浴Ｍǔ２捎靡韵路绞剑?/font>
1.核心網絡
中心節點：在管理中心設置核心路由器和交換機，提供骨干網絡連接。
站點接入：每個站點通過專線或VPN接入核心網絡，確保數據傳輸?shù)姆€(wěn)定性和安全性。
2.網絡冗余設計
雙鏈路冗余：在關鍵站點和管理中心之間設置多條備份鏈路，確保網絡的高可靠性。
負載均衡：通過負載均衡設備分散流量，提高網絡性能和可用性。
3.安全措施
防火墻：在每個站點和管理中心部署防火墻，防止未授權訪問和網絡攻擊。
入侵檢測系統（IDS）/入侵防御系統（IPS）：實時監控和防范網絡威脅。
數據加密：使用強加密算法保護數據傳輸?shù)陌踩浴?/font>
4.1.2.6管理中心的功能
管理中心作為整個網絡的核心，需要具備以下功能：
1.集中管理
網絡管理：通過網絡管理系統（NMS）集中監控和管理所有站點的網絡設備。
安全管理：集中管理防火墻、IDS/IPS等安全設備，確保整個網絡的安全性。
2.數據處理與存儲
數據中心：管理中心可以設置數據中心，集中處理和存儲來自各個站點的數據。
備份與恢復：實施數據備份和災難恢復計劃，確保數據的安全性和可用性。
3.業務支持
應用服務：在管理中心部署關鍵業務應用服務器，提供集中化的業務支持。
遠程訪問：通過VPN等技術支持遠程辦公和移動辦公人員的安全訪問。
4.1.2.7網絡架構示例
4.2站點感知網絡建設
4.2.1站點網絡概述
- 感知設備：感知設備可使用有線連接，4G/5G/北斗等無線通訊。
- 機房：機房?jī)?nèi)部署專用服務器，包括業務服務器，數據庫服務器，視頻服務器，防火墻，核心交換機設備，服務器部署專用業務系統，系統采用B/S或C/S架構，能采集現有所有設備數據，并且具備擴展性。
- 網絡：現場內網和互聯網打通，現場采集數據能流轉到上級部門服務器，也能調用其他部門/單位數據，用戶能通過VPN連接到內網服務器，遠程處理業務。網絡使用專線網絡，4G/5G使用APN專網接入，保證數據安全。
- 現場其他感知設備建設
6.1.1白蟻監測介紹
白蟻病害智慧監測裝置主要用途包括市政公益設施、文物建筑、住宅小區、古樹名木、水庫大壩等區域的白蟻病害實時監測。
白蟻病害智慧監測站是一款專門為檢測和防范白蟻危害而設計的先進設備。它融合了現代傳感器技術、物聯網技術和數據分析算法，能夠?qū)崿F(xiàn)對白蟻活動的精準監測和及時預警，為保護建筑物、園林景觀及其他重要設施免受白蟻侵害提供有力保障。
6.1.2白蟻監測系統介紹
白蟻病害智慧監測站是采用白蟻喜歡吃的食物為誘餌，誘引白蟻取食，取食過程中觸發預警裝置，由預警裝置發出預警信號到監控中心平臺，平臺經過數據處理后，平臺展示相應的預警信息，同時通過預警短信或預警電話的方式通知負責人。負責人通知白蟻防治專業人員，對預警的監測裝置進行檢查，如發現活體白蟻，則采用專用餌劑進行誘殺，達到預防和控制的目的。
白蟻病害智慧監測裝置由白蟻喜食餌料、自動監測電子倉和特制外殼組成。主要可分為表面安裝型、普通地埋型和水利地埋型三種規格。
白蟻監測系統拓?fù)鋱D
6.1.3白蟻監測設備介紹
6.1.3.1產品特點
遵照“預防為主，防治結合，區域控制”原則，實現實時在線監測。
（1）24小時實時在線監測，做到早發現；
（2）遠程監測控制，足不出戶，蟻情盡在掌握；
（3）WEB云平臺和微信小程序多平臺展現，便于管理查看；
（4）無需開倉監測，效率高，破損率低。
（5） 監測和治理相結合。監測裝置預留藥物通道，發現白蟻后，放入滅治誘劑，誘殺白蟻直至整巢滅亡，做到早治理；
（6） 自動監測預警預報，減少人工漏查漏報。
（7） 監測裝置具備超低功耗，實現超長（三年以上）在線監測，同時支持溫濕度監測，用于監控周邊環境參數，便于后期分析白蟻的生存環境。
（8） 支持北斗定位，不開蓋NFC人工巡檢，傾斜角度測量,此為選配功能；
（9） 支持多數據中心數據對接（可定制）。
6.1.3.2技術參數
通訊模組：4G全網通支持移動/聯通/電信
供電：內置大容量鋰亞電池使用壽命≥8年
續航時間：續航時間≥3年
通訊協議：默認MQTT 標準協議，其他協議可定制（RESTHTTP/TCP/IP/DDS/JMS等）
防護等級：PCB電子倉防護等級IP68
巡檢：內置RFID支持非接觸PDA蟻情巡檢（選配）
定位：內置高精度北斗定位精度M級（選配）
傾斜：內置高精度傾斜傳感測量精度0.1°（選配）
溫濕度精度：±0.1℃ ±2%RH
工作溫度：工作溫度-30-70℃
外觀材質：材質HDPE防腐壽命≥10年
誘導餌料：數量6
電子觸發：數量2
可維護性：支持便捷模塊化維護更換餌料、電子倉。
工作電壓：2.5V-3.6V
6.2水庫保護區電子界樁系統
6.2.1電子界樁系統概述
智能電子界樁區樁是主要應用于保護區內的核心保護區、一般控制區等關鍵地點安裝先進的監控監測設備。該產品綜合集成了位置信息、感光器件、溫濕度器件、視頻采集模塊、無線通訊模塊，運用姿態傳感、紅外入侵、可見光圖像傳感等復合傳感與人工智能（AI）技術精準監測界樁倒伏與人員入侵現象，再利用自組網、NB-IoT等無線通信接入云端，實現現場數據實時回傳，方便管理人員實時掌控界樁姿態、現場環境、越界統計等信息。
6.2.2電子界樁系統介紹
電子界樁內置監測模塊，實現數據處理、采集、存儲、傳輸一體化，實現遠程無線數據傳輸；結合智能界樁監測系統，實現數據接收、分析處理、實時監控、預警管理、數據分析、參數設置等功能。該套系統分為三部分，分別是：感知層、網絡層、應用層。
感知層：該終端安裝在界樁上方，通過界樁監測器對界樁的管理、界樁健康情況進行監測，作用是收集界樁數據后通過無線網絡傳輸?shù)椒?wù)器；
網絡層：網絡層通過無線通訊模塊/NB-IoT/4G網絡進行連接，上傳到云平臺上。
應用層：應用層通過云服務平臺系統，方便使用者對界樁數據進行調取。系統自動對界樁異常區域進行告警，同時可以將信息進行對外發布。

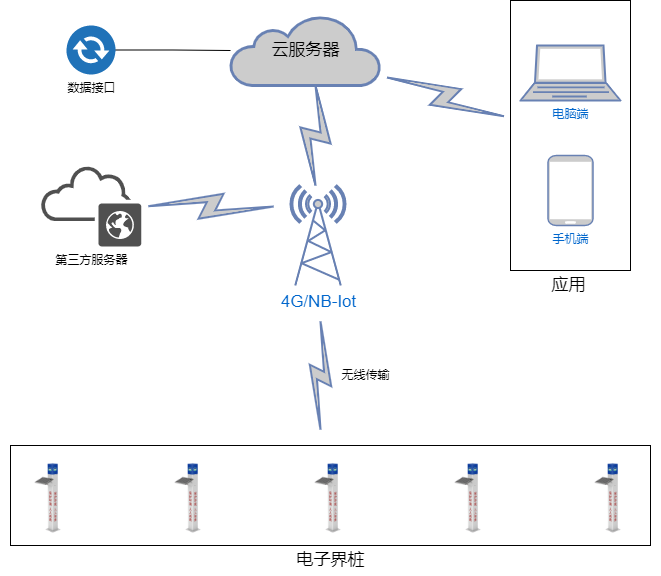

電子界樁系統拓?fù)鋱D
6.2.3電子界樁介紹
6.2.3.1產品特點
- 界樁狀態監測：界樁姿態實時監測，可監測傾倒、震動現象；
- 環境監測：可對現場環境包括溫度、濕度、照度、紫外等要素進行數據采集；
- 衛星定位：三模衛星導航定位，支持北斗、GPS、GOLNASS衛星系統定位，可實現坐標異常預警；
- 自主供電：自主獨立供能，利用環境光高效收集與存儲技術，可實現設備戶外的長效自主供能；
- 無線組網：4G/N 3-loT無線組網，可實現遠程云端連接；
- 遠程控制：支持遠程云端連接、配置、查詢。
- 平臺可視化：在地圖中根據區域查詢不同位置的界樁信息、了解界樁分布狀況。
- 可長時間工作，弱光供電、低功耗傳感;
- 入侵紅外感應、計數統計;
- 可視化物聯網云平臺，支持遠程升級維護、設備統一管理
- 電源能耗自動控制。
- Ø設備尺寸：15CMX15CMX120CM
- Ø設備材質：鍍鋅板+雙色噴塑
- Ø傾斜量程：XYZ三軸90°
- Ø傾斜精度：靜態0.1° 動態0.5°
- Ø溫度監測：監測范圍 -40℃～+80℃；
- Ø濕度監測：監測范圍 0～100%；
- Ø通訊方式：4G無線
- Ø定位方式：GPS/北斗
- Ø供電方式：太陽能供電
- Ø工作溫度：-20~80℃
- Ø相對濕度：0%～99%
- Ø防水級別：IP56
- Ø配置：支持APP通過藍牙本地配置
七、智慧水利數字化平臺
7.1平臺概述智慧水利數字化平臺是專為小型水庫在線監測開發的物聯網平臺，平臺分為web端和移動端，主要包括水庫監管一張圖、水雨情數據分析、水庫大壩數據總覽、報警查詢管理、視頻監控、巡檢管理等功能模塊，可根據項目不同定制不同功能，可部署在云端或者本地服務器，支持二次開發，數據流轉。
7.2web端平臺各板塊展示
閘門控制組態頁面
白蟻監測頁面

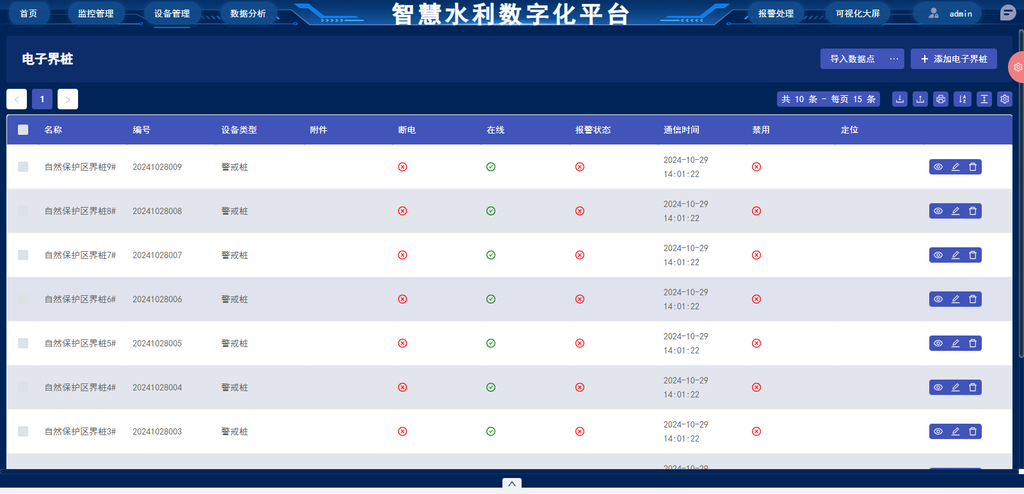

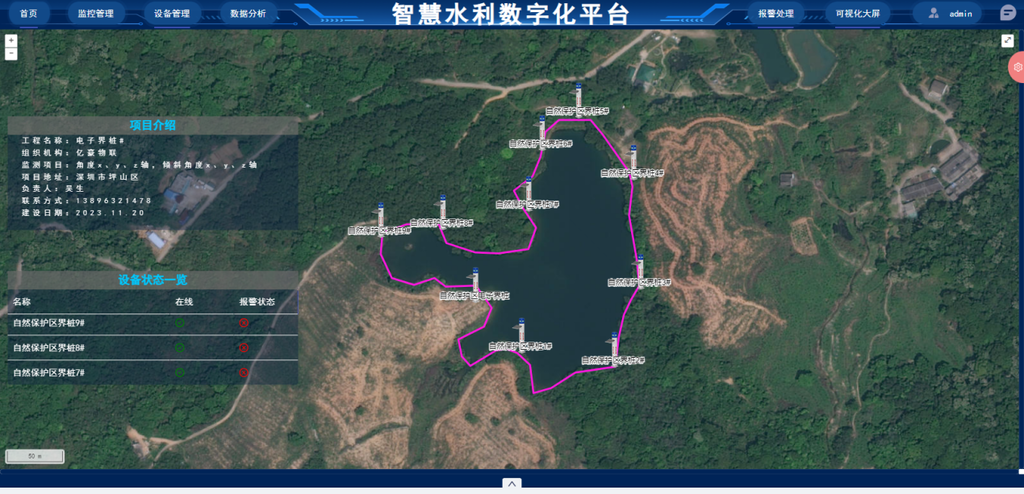

電子界樁頁面
大壩安全監測頁面

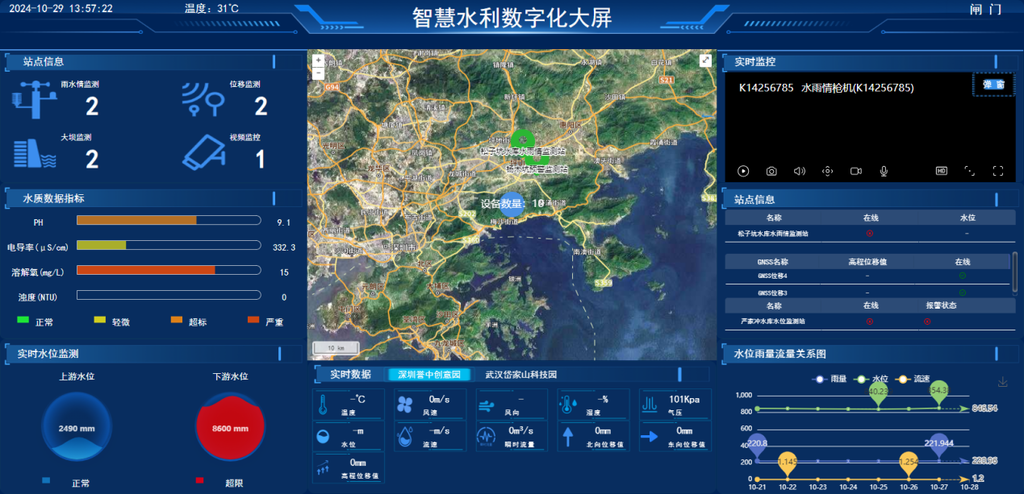

首頁設備預覽
設備管理

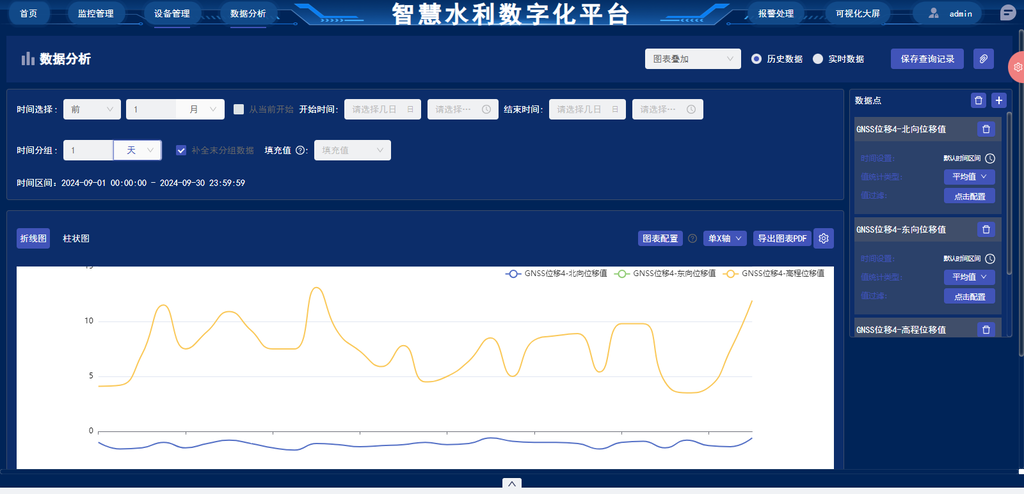

數據分析/歷史紀錄
報警管理

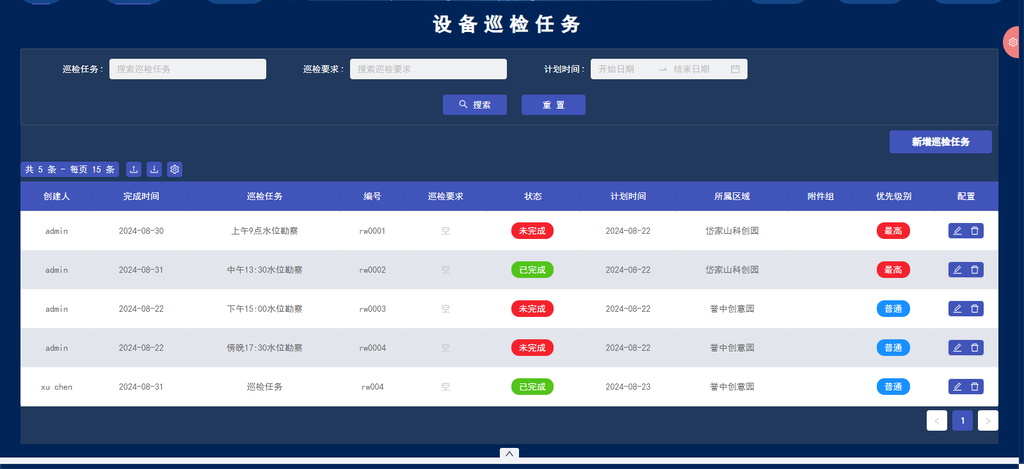

巡檢管理/上報
